氣動O型切斷球閥
產品編號：185413-629
產品型號：ZSHO
更新時間：2013.07.17
企業單位：江蘇中偉測控儀表有限公司
瀏覽次數：
更多產品圖片：
產品詳細介紹：
一、簡介說明：
ZSHO系列氣動O型切斷球閥的球芯采用O型通孔，固定球式閥門閥座采用彈性補償閥前密封，雙保護蓋式填料函裝置，保護閥桿在壓力下不致脫出，閥內腔能自動泄壓，防止閥腔內產生非正常高壓，可設置防靜電防火結構，閥門的流量系數大，流阻小，角行程啟閉迅速?！癘”型切斷球閥采用氣缸活塞式氣動執行機構或電動執行機構，“O”型切斷球閥的球形表面采用特殊工藝進行硬化處理，使其表面平滑耐磨，閥座及密封材料采用耐高溫﹑耐磨損的碳纖維材料制成，產品結構精巧合理，該系列切斷球閥有氣動活塞式“O”型切斷球閥和電動“O”型切斷球閥兩種；該系列產品公稱壓力等級PN（Mpa）1.6﹑4.0﹑6.4;閥體公稱通徑范圍DN(mm)15~300;泄漏量標準有Ⅳ級﹑Ⅵ級;閥芯轉角90℃，
二、廣泛應用：
ZSHO系列氣動O型切斷球閥是一種旋轉型切斷球閥，為氣動或電動單元件組合儀表中的執行單元，一般與電磁閥等元件組合使用。密封形式有軟密封與硬密封兩種，分別在-40℃~180℃與-60℃~450℃工況下使用。氣動O型切斷球閥傳動效率高﹑推力大﹑密封性能好，額定流量系數大﹑零件互換性好等特點。系列產品被廣泛應用于石油﹑化工﹑制藥﹑冶金﹑輕紡﹑造紙﹑污水處理等生產部門的氣體﹑液體輸送管道中介質的切斷或開啟，滿足工況要求。
三、氣動O型切斷球閥的主要特點：
1、流體阻力小、球閥是所有閥類中流體阻力***小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。
4、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
7、防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。
四、主要零件常用材料：
1、閥體：ZG230-450,ZG1CR18NI9TI；
2、球體：ZG1CR18NI9TI；
3、閥座：1CR18NI9TI；
4、閥桿：1CR18NI9TI,3CR13；
5、軸套：2CR13；
6、密封圈：增強聚四氟乙烯，1CR18NI9TI,1CR18NI9TI堆焊司鈦萊合金；
7、墊片：橡膠石棉板：1CR18NI9TI，石棉纏繞墊片；
8、填料：聚四氟乙烯：柔性石墨；
9、導向套：QAL9-4,0CR18NI9，復合材料；
10、附件系列：定位器、空氣過濾減壓器、閥位變送器、限位開關、手輪機構 、電動執行器。
五、氣動O型切斷球閥的執行機構：
采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
附件的選項 ：
1、切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
2、調節型附件：電氣定位器、氣動定位器、電氣轉換器。
3、氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
4、手動機構：手操機構
六、執行標準：
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。
七、性能規范：
|
稱通徑mm |
DN15-DN300 | |||
|
材料代號 |
C |
P |
R | |
|
主要零件 |
閥 體 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni |
|
球 體 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi | |
|
閥 桿 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi | |
|
密封圈 |
增強聚四氟乙烯 對位聚苯 | |||
|
填 料 |
聚四氟乙烯 柔性石墨 | |||
|
適用工況 |
適用 |
蒸汽、水 |
硝酸類 |
醋酸類 |
|
適用 |
-28℃ - 300℃ | |||
|
執行器 |
型 號 |
AW、DA/SR系列、GTE系列、TH系列等 | ||
|
氣源壓力 |
0.4-0.7MPa | |||
|
試驗壓力 |
公稱壓力（Mpa） |
壓力級 |
JIS(Mpa) | |||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K | |
|
強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
|
密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
|
氣密試驗 |
0.5～0.7 | |||||||||
|

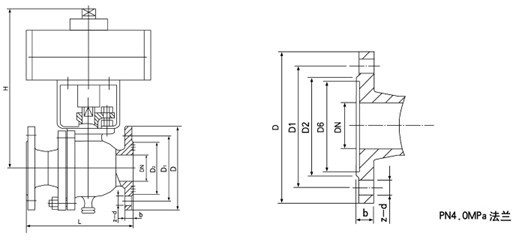

公稱 |
尺 寸 |
執 行 器 型 號 | ||||||||||||||
|
1.6MPa |
2.5MPa |
4.0MPa | ||||||||||||||
|
L |
D |
D1 |
b |
Z-фD |
L |
D |
D1 |
b |
Z-фD |
L |
D |
D1 |
b |
Z-фD |
可選配DA/SR、QGSY、 | |
|
15 |
130 |
95 |
65 |
14 |
4-14 |
130 |
95 |
65 |
16 |
4-14 |
130 |
130 |
65 |
16 |
4-14 | |
|
20 |
130 |
105 |
75 |
14 |
4-14 |
130 |
105 |
75 |
16 |
4-14 |
150 |
150 |
75 |
16 |
4-14 | |
|
25 |
140 |
115 |
85 |
14 |
4-14 |
140 |
115 |
85 |
16 |
4-14 |
160 |
160 |
85 |
16 |
4-14 | |
|
32 |
165 |
135 |
100 |
16 |
4-18 |
165 |
135 |
100 |
18 |
4-18 |
180 |
180 |
100 |
18 |
4-18 | |
|
40 |
165 |
145 |
110 |
16 |
4-18 |
165 |
145 |
110 |
18 |
4-18 |
200 |
200 |
110 |
18 |
4-18 | |
|
50 |
203 |
160 |
125 |
16 |
4-18 |
203 |
160 |
125 |
20 |
4-18 |
230 |
230 |
125 |
20 |
4-18 | |
|
65 |
222 |
180 |
145 |
18 |
4-18 |
222 |
180 |
145 |
22 |
8-18 |
290 |
290 |
145 |
22 |
8-18 | |
|
80 |
241 |
195 |
160 |
20 |
8-18 |
241 |
195 |
160 |
22 |
8-18 |
310 |
310 |
160 |
22 |
8-18 | |
|
100 |
305 |
215 |
180 |
20 |
8-18 |
305 |
230 |
190 |
24 |
8-23 |
350 |
350 |
190 |
24 |
8-23 | |
|
125 |
356 |
245 |
210 |
22 |
8-18 |
356 |
270 |
220 |
28 |
8-25 |
400 |
270 |
220 |
28 |
8-25 | |
|
150 |
394 |
280 |
240 |
24 |
8-23 |
394 |
300 |
250 |
30 |
8-25 |
480 |
300 |
250 |
30 |
8-25 | |
|
200 |
457 |
335 |
295 |
28 |
12-23 |
457 |
360 |
310 |
34 |
12-25 |
600 |
375 |
320 |
38 |
12-30 | |
十、訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、產品型號；
2、公稱通徑 ；
3、公稱壓力；
4、閥體和閥內組件材料 ；
5、介質溫度；
6、雙作用或單作用(單作用請注明氣開式或氣閉式)；
7、是否帶附件(標準附件:電磁閥、行程開關、空氣過濾減壓器等) ；
8、特殊要求。
十一、售后服務承諾：
1、我公司所售中偉球閥產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
6、攜手中偉測控，共創美好未來！我公司投訴電話: 0517-86918678。
