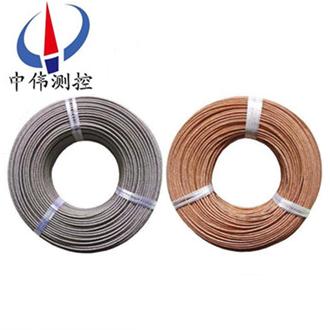

高溫補償導線
高溫補償導線適用于能源、冶金、石油、化工等廠礦企業和科研部門的溫度控制系統。其用于測溫儀器冷端和測溫儀器之間的連接。耐熱型采用進口氟塑料絕緣及護套具有優良的耐熱、防水、防腐、防酸堿、耐化學試劑、耐磨、
Description：
一、導線簡介：
高溫補償導線的作用是來延伸熱電極即移動熱電偶的冷端與顯示儀表聯接構成的測溫系統。熱電偶高溫補償導線的絕緣層和護層根據環境的要求所選用的材料又不一樣，護套材料有聚氯乙烯，氟塑料，低煙低鹵聚氯乙烯及無堿玻璃絲幾種，進口優質氟塑料可以耐溫260℃，并采用整體連續擠出新工藝，使該產品具有優良的耐酸，堿、耐磨和不燃延之性能，可浸入油水中長期使用。
高溫補償導線使用溫度可以在—60—260℃，屬于當代國內xj****水平。系列產品主要應用于各種測溫裝置上，型號按產品的品種劃分為SC、KC、KX、EX、JX、TX、NC。
二、執行標準：GB/T4989/94等效采用IEC584.3、
三、用途范圍：
高溫補償導線適用于能源、冶金、石油、化工等廠礦企業和科研部門的溫度控制系統。其用于測溫儀器冷端和測溫儀器之間的連接。耐熱型采用進口氟塑料絕緣及護套具有優良的耐熱、防水、防腐、防酸堿、耐化學試劑、耐磨、耐老化和不燃燒性能。使用溫度在-60～260℃，屬******xj****水平。
三、使用條件：
(1) 工作溫度：耐熱用：***高200℃和260℃兩種；
一般用：***高70℃和105℃兩種。
(2) ***低環境溫度：氟塑料絕緣和護套電纜：固定敷設-60℃，非固定敷設-20℃；
聚氯乙烯絕緣和護套電纜：固定敷設-40℃，非固定敷設-15℃。
(3) ***小彎曲半徑：聚氯乙烯絕緣和護套電纜非鎧裝電纜不小于電纜外徑的6倍，氟塑料絕緣和護套非鎧裝電纜不小于電纜外徑的10倍，鎧裝電纜不小于電纜外徑的12倍。
四、高溫補償導線使用特性：
類型 | ***小彎曲半徑 | ***低溫度 | ***高溫度 | ||
無鎧裝 | 有鎧裝 | 固定敷設 | 非固定敷設 | ||
一般型 | 電纜外徑6倍 | 電纜外徑12倍 | ≥-40℃ | ≥-15℃ | ≤70℃ |
五、產品代號及含義：
項目 | 代號 | 代號含義 | 項目 | 代號 | 代號含義 |
型號 | SC | 配用S分度號熱電偶補償導線 | 耐熱等級 | 70 | ***高使用溫度為70℃ |
RC | 配用R分度號熱電偶補償導線 | 105 | ***高使用溫度為105℃ | ||
NC | 配用N分度號熱電偶補償導線 | 200 | ***高使用溫度為200℃ | ||
NX | 配用N分度號熱電偶補償導線 | 250 | ***高使用溫度為250℃ | ||
KCA | 配用K分度號熱電偶補償導線 | 絕緣材料 | V | 聚氯乙烯 | |
KX | 配用K分度號熱電偶補償導線 | Y | 聚乙烯 | ||
EX | 配用E分度號熱電偶補償導線 | B | 聚丙烯 | ||
JX | 配用J分度號熱電偶補償導線 | F4 | 聚四氟乙烯 | ||
T | 配用T分度號熱電偶補償導線 | F46 | 聚全氯乙丙烯 | ||
系列代號 | ZR | 阻燃電纜 | 護套材料 | V | 聚氯乙烯 |
ia | 本安電纜 | B | 玻璃纖維 | ||
使用分類 | G | 一般用 | F4 | 聚四氟乙烯 | |
H | 耐熱用 | F46 | 聚全氯乙丙烯 | ||
精度等級 | S | 精密級 | 屏蔽材料 | P | 銅絲編織 |
P1 | 鍍錫銅絲編織 | ||||
/ | 普通級 | P2 | 銅帶繞包 | ||
P3 | 鋁/塑復合膜繞包 | ||||
規格 | 2×導體截面積mm2 | 導體種類 | 單股導體可省略 | ||
R | 多股絞合導體 | ||||
鎧裝 | 22 | 鋼帶鎧裝 | |||
32 | 細鋼絲鎧裝 |
六、技術指標：
1、型號、合金絲材料和絕緣顏色
補償導線型號 | 配用熱電偶 | 熱電偶分度號 | 補償導線合金絲 | 絕緣層顏色 | ||
正級 | 負級 | 正級 | 負級 | |||
SC | 鉑銠10-鉑熱電偶 | S | SPC（銅） | SNC（銅鎳） | 紅 | 綠 |
RC | 銠13-鉑熱電偶 | R | RPC（銅） | RNC（銅鎳） | 紅 | 綠 |
KCA | 鎳鉻-鎳硅熱電偶 | K | KPCA（鐵） | KNCA（銅鎳） | 紅 | 藍 |
KCB | KPCB（銅） | KNCB（銅鎳） | 紅 | 藍 | ||
KX | KPX（鎳鉻） | KNX（鎳硅） | 紅 | 黑 | ||
NC | 鎳鉻硅-鎳硅熱電偶 | N | NPC（鐵） | NNC（銅鎳） | 紅 | 灰 |
NX | NPX（鎳鉻硅） | NNX（鎳硅） | 紅 | 灰 | ||
EX | 鎳鉻-銅鎳熱電偶 | E | EPX（鎳鉻） | ENX（銅鎳） | 紅 | 棕 |
JX | 鐵-銅鎳熱電偶 | J | JPX（鐵） | JNX（銅鎳） | 紅 | 紫 |
TX | 銅-銅鎳熱電偶 | T | TPX（銅） | TNX（銅鎳） | 紅 | 白 |
2、使用分類的護層顏色
使用分類 | 精度等級及標志 | 護套顏色 | |||
普通級 | 精密級 | 普通級 | 精密級 | ||
一般用 | G | / | S | 黑色 | 灰色 |
耐熱用 | H | / | S | 黑色 | ****** |
七、交貨要求：
根據雙方協議允許任何長度交貨，長度計量誤差為±0.5%。
八、訂貨須知：
訂貨時務必注明產品名稱、型號、對數、耐溫等級、屏蔽型式、數量等。
