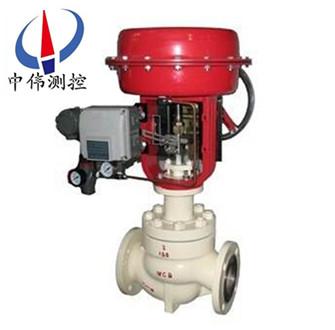

小口徑單座調節閥

•

小口徑單座調節閥可用于控制各種不同壓力和溫度的流體，閥體呈S流線型的通道，壓降損失小，流量大，可調范圍廣，流量特性精度高，調節閥配用多彈簧式薄膜執行機構，結構緊湊，輸出力大。

一、簡介說明：
HLS系列小口徑單座調節閥可用于控制各種不同壓力和溫度的流體，閥體呈S流線型的通道，壓降損失小，流量大，可調范圍廣，流量特性精度高，調節閥配用多彈簧式薄膜執行機構，結構緊湊，輸出力大。小口徑單座調節閥 結構緊湊，符合IEC534標準。調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大,產品符合GB/T4213-92。
二、小口徑單座調節閥的性能：
1、泄漏量：金屬閥座:符合ANSIB16.104Ⅳ級，小于額定的Cv的0.01％；
2、軟閥座：符合ANSIB16.104Ⅵ級， 小于額定；
3、快開閥芯：小于額定Cv的0.00001%；
4、回差：1％(帶定位器);3％(不帶定位器) ；
5、線性：±l％(帶定位器);±5％(不帶定位器) ；
6、備注：采用標準的V型聚四氟乙烯填料；
7、可調范圍：50∶l(Cv≥1.0)或30∶1(Cv≤0.63)。
三、小口徑單座調節閥的技術參數：
1、型式:：直通單座鑄造球型閥 ；
2、公稱通徑：20、25mm ；
3、公稱壓力：SD-HLSI125、150、300、600；JIS 10、16、20、30、40K PNl.6、4.0、6.4MPa
4、連接型式：法蘭式：FF、RF、RJ和LG；標準按ANSI Bl6.5，JISB2201JB/T79.1PNl.6MPa，JB/T79.2凹凸面 ；
5、焊接式：嵌接焊SW；
6、材 料：HT200ZG25 ZG1Cr18Ni9；ZG0Cr17Ni12Mo21.25Cr0.5Mo5.0Cr0.5Mo ；SDPH21SCPH61Ti；
7、上閥蓋:常溫型(P)：-l7～+230℃；
8、伸長Ⅰ型(E1)：-45～-17℃， +230～+566℃；
9、伸長Ⅱ型(E2)：整體式(E2I):-100～-45℃焊接式(E2W):-196-100℃ ；
10、壓蓋型式：螺栓壓緊式 ；
11、填料：V型聚四氟乙烯填料，含浸聚四氟乙烯石棉填料，石棉編織填料。
四、閥內組件：
1、閥芯型式：單座柱塞型閥芯；
2、流量特性：金屬閥座:Cv值從0.4～14的高精度流量特性符合IEC534-2 ；
3、工作范圍：軟閥座的工作溫度和壓差 司太萊堆焊的工作溫度和壓差；
4、材 料：1Cr18Ni9司太萊合金堆焊 9Crl8MoV。
五、小口徑單座調節閥的執行機構：
1、型式：HA多彈簧式薄膜執行機構；
2、膜片材料：乙丙橡膠夾尼龍；
3、彈簧范圍：0.02～0.10，0.08～0.24MPa；
4、供氣壓力：0.14，0.16，0.28，0.40MPa ；
5、氣源接頭：Rc l/4 ；
6、環境溫度：-30～+70℃；
7、閥作用型式：氣-開式或氣-關式；
8、附件：定位器、手輪機構、氣動閥位傳送器。
六、值和行程：

注：1、符號○和△表示閥的規格范圍。2、符號△表示閥的流量特性符合IEC 534-2標準。
七、允許壓差：

B.氣-開式閥

注:1.***大允許壓差不超過ANSI B16.34或JIS B2201標準規定的***大工作壓力。
2.同一格內的上方數字表示閥常開允許壓差,下方數字表示閥全關時的允許壓差。
3.帶有*的允許壓差,閥控制液體時,允許壓差只能為3MPa,超過3MPa時,請選用LHLC調節閥。
4.灰底框內數字表示閥配用標準規格執行機構。
八、法蘭距 mm：

注：法蘭距符合IEC534-3標準。
九、外形尺寸 mm：

注：表上H欄尺寸是調節閥不帶手輪機構的數字，如果帶手輪機構，要相應加上手輪機構的尺寸。
重量 Kg
十、法蘭連接：

十一、焊接連接：

設計選用及訂貨須知：
1、產品型號與名稱；
2、公稱通徑DNmm；
3、公稱壓力；
4、流量特性要求；
5、閥體材質及閥內件材料；
6、介質種類和溫度范圍；
7、閥前后壓力(壓差) ；
8、密封形式；
9、配套附件。
