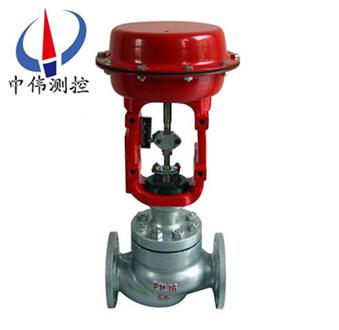

套筒單座調節閥
套筒單座調節閥是一種高性能的單座調節閥，適用于高壓差產生閃蒸空化的場合，堅固的套筒保護閥體不受閃蒸和空化的破壞。閥體，流體通道呈S流線型，壓降損失小，流量大、可調范圍廣。閥芯導向面積大，抗振性好。調節
Description：
一、簡介說明：
HSC系列套筒單座調節閥是一種高性能的單座調節閥，適用于高壓差產生閃蒸空化的場合，堅固的套筒保護閥體不受閃蒸和空化的破壞。閥體，流體通道呈S流線型，壓降損失小，流量大、可調范圍廣。閥芯導向面積大，抗振性好。調節閥配用多彈簧式薄膜執行機構，結構緊湊，輸出力大。
二、套筒單座調節閥技術參數和性能：
閥 體
型 式:直通單座套筒式鑄造球型閥
公稱通徑:40～200mm
公稱壓力: ANSI 125、150、300、600
JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
連接型式: 法蘭式:FF、RF、RJ和LG
標準按JISANSIB16.5;JIS B2201
JB/T79.1 PN1.6MPa，JB/T79.2凹凸面
焊接式: 嵌接焊SW(40～50mm)
對接焊BW(65～200mm)
材料: HT200 ZG25 ZG1Cr18Ni9
ZG0Cr17Ni12Mo21.25Cr0.5Mo5.0Cr0.5Mo
SCPH21SCPH61Ti
上閥蓋: 常溫型(P):-17～+230℃
伸長I型(E1):-45～+17℃，
+230～+566℃
伸長工Ⅱ型(E2):整體式(E2Ⅰ):-100～-45℃
焊接式(E2W):-196-100℃
壓蓋型式: 螺栓壓緊式
填料: V型聚四氟乙烯填料，含浸聚四氟乙烯石棉填
料，石棉編織填料。
閥內組件：
閥芯型式:單座套筒式柱塞閥芯
流量特性:等百分比(%)和線性(L)(金屬閥座)
套筒形式:分離式套筒
材 料:(17-4PH、0Crl7Ni12Mo2)
套筒單座調節閥執行機構：
型式: HA多彈簧式薄膜執行機構
膜片材料: 乙丙橡膠夾尼龍
彈簧范圍: 0.02～0.10，0.08～0.24MPa
供氣壓力: 0.14，0.16，0.28，0.40MPa
氣源接頭: Rc 1/4
環境溫度: -30～+70℃
閥作用型式: 氣-開式或氣-關式
備 注: 該閥也可配用VAS和VP執行機構
附 件: 定位器、手輪機構、氣動閥位傳送器
性 能
泄漏量: 符合標準ANSI B16.104IV級，小
于額定Cv的0.01％
回 差: 3％(不帶定位器);1％(帶定位器)
線 性: ±5％(不帶定位器);±1％(帶定位器)
備 注: 采用標準的V型聚四氟乙烯填料 儀表
可調范圍: 50:1
三、套筒單座調節閥的值和行程：
閥芯型式 | 閥座和流量特性 | 額定行程 | 0.01 | 0.04 | 0.1 | 0.16 | 0.25 | 0.4 | 0.63 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 14 | |
柱塞閥芯 | 金屬閥座 | 等百分比（%） | 14.3mm | ○ | △ | △ | △ | △ | △ | △ | △ | △ | △ | ||||
線性（L） | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ | △ | △ | △ | △ | △ | |||
軟閥座 | 等百分比（%） | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
線性（L） | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||||
公稱通徑 | 20 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | ||||
25 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | |||
注：1、符號○和△表示閥的規格范圍。2、符號△表示閥的流量特性符合IEC 534-2標準。
四、套筒單座調節閥的允許壓差：
執行機構 | 供氣壓力 | 彈簧范圍 | 定位器 | 允許壓差 | |||||||||
額定Cv值 | |||||||||||||
≤0.25 | 0.4 | 0.63 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 14 | ||||
DKA1D | 1.4 | 0.2～1.0 | 有或無 | 40* | 31 | 31 | 16 | 16 | 10 | 10 | 5.6 | 4.2 | 2.6 |
56 | |||||||||||||
1.6 | 0.2～1.0 | 有 | 40* | 40* | 40* | 40* | 40* | 40* | 40* | 28 | 21 | 13 | |
100 | 100 | 100 | 84 | 84 | 52 | 52 | |||||||
4.0 | 0.8～2.4 | 有 | - | - | - | - | - | 40* | 40* | 40* | 40* | 39 | |
100 | 100 | 84 | 84 | ||||||||||
DKA2D | 1.4 | 0.2～1.0 | 有或無 | 40* | 40* | 40* | 32.6 | 32.6 | 20 | 20 | 10.9 | 8.2 | 5.0 |
100 | 62 | 62 | |||||||||||
1.6 | 0.2～1.0 | 有 | - | 40* | 40* | 40* | 40* | 40* | 40* | 40* | 40* | 25.2 | |
100 | 100 | 100 | 100 | 100 | 100 | 54 | |||||||
4.0 | 0.8～2.4 | 有 | - | - | - | - | - | - | - | 40* | 40* | 40* | |
100 | 100 | 75 | |||||||||||
B.氣-開式閥
執行機構 | 供氣壓力 | 彈簧范圍 | 定位器 | 允許壓差 | |||||||||
額定Cv值 | |||||||||||||
≤0.25 | 0.4 | 0.63 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 14 | ||||
DKA1R | 1.4 | 0.2～1.0 | 有或無 | 40* | 31 | 31 | 16 | 16 | 10 | 10 | 5.6 | 4.2 | 2.6 |
56 | |||||||||||||
2.8 | 0.8～2.4 | 有 | 40* | 40* | 40* | 40* | 40* | 40* | 40* | 39 | 29 | 18 | |
100 | 100 | 100 | 100 | 100 | 72 | 72 | |||||||
DKA2R | 1.4 | 0.2～1.0 | 有或無 | 40* | 40* | 40* | 32.6 | 32.6 | 20 | 20 | 10.9 | 8.2 | 5.0 |
100 | 62 | 62 | |||||||||||
2.8 | 0.8～2.4 | 有 | - | 40* | 40* | 40* | 40* | 40* | 40* | 40* | 40* | 35 | |
100 | 100 | 100 | 100 | 100 | 100 | 76 | 56 | ||||||
注:1.***大允許壓差不超過ANSI B16.34或JIS B2201標準規定的***大工作壓力。
2.同一格內的上方數字表示閥常開允許壓差,下方數字表示閥全關時的允許壓差。
3.帶有*的允許壓差,閥控制液體時,允許壓差只能為3MPa,超過3MPa時,請選用LHLC調節閥。
4.灰底框內數字表示閥配用標準規格執行機構。
五、法蘭距 mm：
稱通徑 | A | ||||||||||
ANSI 125FF ANSI 150RF JIS 10K Ff,RF PN1.6 | JIS 16K RF | ANSI 300RF JIS 20K RF JIS 30K RF PN4.0 | ANSI 600RF JIS 40K RF PN6.4 | ANSI 150 RJ | ANSI 300 RJ | ANSI 600 RJ | JIS 20K 溝槽型嵌入型 | JIS 30K溝槽型嵌入型 | ANSI 300 LG | ANSI 600 SW、BW | |
20 | 184 | 190 | 194 | 206 | - | 206 | 206 | 198 | 208 | 203 | 206 |
25 | 184 | 193 | 197 | 210 | 197 | 210 | 210 | 198 | 212 | 206 | 210 |
注：法蘭距符合IEC534-3標準。
六、外形尺寸 mm：
執行機構 | H | φB | C | E | |||
常溫型P | 伸長Ⅰ型E1 | 伸長Ⅱ型E2I | 伸長Ⅱ型E2W | ||||
DKA1D、R | 375 | 525 | 685 | 900 | 218 | 230 | 40 |
DKA2D、R | 450 | 600 | 760 | 975 | 267 | 281 | 40 |
注：表上H欄尺寸是調節閥不帶手輪機構的數字，如果帶手輪機構，要相應加上手輪機構的尺寸。
重量 Kg
七、法蘭連接：
公稱通徑 | 執行機構 | ANSI 125、150 JIS 10K | ANSI 300、600 JIS 16、20、30、40K | ||||||
常溫型 （P） | 伸長Ⅰ型 （E1） | 伸長Ⅱ型 （E2I） | 伸長Ⅱ型 （E2W） | 常溫型 （P） | 伸長Ⅰ型 （E1） | 伸長Ⅱ型 （E2I） | 伸長Ⅱ型 （E2W） | ||
20、25 | SDA1D、R | 16 | 18 | 21 | 26 | 17 | 19 | 22 | 27 |
SDA2D、R | 23 | 25 | 28 | 33 | 24 | 26 | 29 | 34 | |
八、焊接連接：
公稱通徑 | 執行機構 | 常溫型（P） | 伸長Ⅰ型（E1） | 伸長Ⅱ型（E2I） | 伸長Ⅱ型（E2W） |
20、25(SW) | SDA1D、R | 14 | 16 | 19 | 24 |
SDA2D、R | 21 | 23 | 26 | 31 |
設計選用及訂貨須知事項：
1、產品型號與名稱；
2、公稱通徑DNmm；
3、公稱壓力；
4、流量特性要求；
5、閥體材質及閥內件材料；
6、介質種類和溫度范圍；
7、閥前后壓力(壓差) ；
8、密封形式；
9、配套附件。
