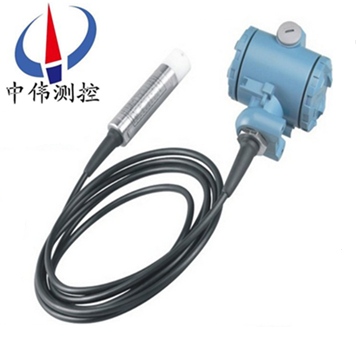

投入式液位變送器

•

投入式液位變送器是一種測量液位的壓力傳感器，基于所測液體靜壓與該液體的高度成比例的原理，采用隔離型擴散硅敏感元件或陶瓷電容壓力敏感傳感器，將靜壓轉換為電信號，再經過溫度補償和線性修正，轉化成標準電信號

一、產品概述：

ZW-DB501系列投入式液位變送器直接投入到被測介質中，變送器部分可用法蘭或支架固定，安裝使用相當方便。固態結構，無可動部件，高可靠性，使用壽命長從水、油到粘度較大的糊狀都可以進行高精度測量，不受被測介質起泡、沉積、電氣特性的影響寬范圍的溫度補償。具有電源反相極性保護及過載限流保護?？蛇m用于高溫、高壓、 強腐蝕、易結晶、防堵塞、防冷結以及 固體粉狀、粒狀物料等特殊條件下的液位，料位或物位的連續檢測，廣泛應用于各種工業過程中的檢測控制。

二、工作原理：

ZW-DB501系列投入式液位變送器用靜壓測量原理；當液位變送器投入到被測液體中某一深度時，傳感器迎液面受到的壓力公式為：Ρ=ρ.g.H+Po式中：

P ：變送器迎液面所受壓力

ρ：被測液體密度

g ：當?shù)刂亓铀俣?/span>

Po ：液面上大氣壓

H ：變送器投入液體的深度

同時，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓 Po 與傳感器的負壓腔相連，以抵消傳感器背面的 Po ，使傳感器測得壓力為：ρ .g.H ，顯然 , 通過測取壓力P，可以得到液位深度。

三、應用場合：

ZW-DB501系列投入式液位變送器可適用于高壓、強腐蝕、易結晶、易堵塞、防冷結等特殊條件下液位的連續檢測，可廣泛應用于電力、冶金、化工、食品、制藥等各行業和污水處理、鍋爐汽包、煤粉包等場所的液位測量。

四、主要特點：

1、直接投入到介質內部測量液位；

2、采用高性能離子硅壓阻式傳感器；

3、投入電纜及接隔離膜片材料可選作方便；

4、內置抗雷擊電路，方便雷雨多地方使用；

5、全不銹鋼氬弧焊技術保證滴水不漏；

6、真正全隔離，傳感器與主電路隔離電壓高壓500VRMS；

7、固態結構，無可動部件，高可靠性，使用壽命長；

8、從水、油到粘度較大的糊狀都可以進行高精度測量；

9、不受被測介質起泡、沉積、電氣特性的影響寬范圍的溫度補償；

10、具有電源反相極性保護及過載限流保護；

11、可直接投入到被測介質中，安裝使用相當方便。

五、技術參數：

1、測量范圍： 0-0.1 米～ 0-35 米；

2、過載： 不超過管長1.5倍；

3、測量形式： 平衡罩式；

4、精度等級： 0.5%F ? S；

5、電源電壓： 24VDC；

6、負載電阻： ≤ 500 Ω；

7、測量介質： 各種液體；

8、長期穩定性： ± 0.2% F ? S/ 年；

9、環境相對濕度： 0 ～ 95%；

10、補償溫度： 0 ～ 70 ℃；

11、工作溫度： -40 ～240℃ zui高溫度可以做到 350 度（需定做）；

12、外殼： 壓鑄合金鋁；

13、主體結構材料： １Cr18Ni9Ti；

14、電氣接口： M20×1.5。

六、測量系統：

測量系統為本安型。

本安型壓力、差壓變送器采用本質安全電路，適用于爆炸危險區域防爆等級ExiallCT4-CT6。

在系統回路中須***采用屏蔽信號電纜,并可靠接地。下圖僅以輸出信號4-20mA和0-10mA為例的測量系統接線圖，

液位變送器具有工作可靠、性能穩定、體積小、重量輕，成本低、設計精巧多種結構形式，安裝方便、無需支架。線路板采用微處理器為基礎的電子技術，能夠自動消除溫度變化對傳感器精度的影響。

該系列產品可以配備液晶顯示LCD，便于本地操作。

智能型輸出同時具有HART通訊功能。

七、調試方法：

擰下保護蓋，即可看到調零和滿程電阻器，外接標準電源及電流表（0.2極以上），即可調整，步驟如下：

1、在變送器沒有液體的情況下，調節零點電阻器，使之輸出電流4mA；

2、變送器加液到滿量程，調節滿程電阻器，使之輸出電流20mA；

3、反復以上步驟兩三次，直到信號正常；

4、調節完畢，擰緊保護蓋。

八、如何安裝：

1、液位計安裝在靜止的深井、水池中時，通常把內徑Φ45mm左右的鋼管 （不同高度打若干小孔，以便水通暢進入管內）固定于水中，然后將投入式液位變送器放入鋼管中即可使用；

2、測量流動或有攪拌的液體的液位時，通常把內徑Φ45mm左右的鋼管 （在液體流向的反面不同高度打若干小孔，以便水通暢進入管內）固定于水中，然后將投入式液位變送器放入鋼管中即可使用；

3、變送器的安裝方向?yàn)榇怪保度胧桨惭b位置應遠離液體出入口及攪拌器；

4、在有較大振動的使用場合，可在變送器上纏繞鋼絲，利用鋼絲減震，以免拉斷電纜線。

九、安裝注意事項：

1、由于罐底或艙底易沉積污泥、油渣等物，建議將測量探頭離開罐（艙）底一定高度，以免雜物堵塞探頭；

2、在介質波動較大，導氣電纜很長的情況下，對探頭應采用套筒將其固定，以防探頭擺動而影響測量精度；

3、變送器側面安裝時，導氣電纜彎曲半徑應大于10厘米，避免彎曲過度而將導氣電纜損壞；

4、投入式液位變送器接地端子應可靠接地，電源屏蔽線應與其相連；

5、測量易爆危險品時，須***嚴格按照GB3836.1-83《爆炸性環境用防爆電器設備通用要求》和GB3836.4-83《本質安全型電路和電氣設備“i"》中的有關規定進行安裝。

十、使用注意事項：

1、使用中發現異常，應關掉電源，停止使用，進行檢查或向技術部；

2、接供電電源時應嚴格按照淮安三暢儀表制造有限公司接線說明進行連接；

3、液位變送器運輸、儲存時應恢復原包裝，存放在陰涼、干燥、通風的庫房內。

十一、選型編碼：

十二、設計選用及訂貨須知：

1、型號規格：ZW-DB700系列；

2、被測介質名稱：介質密度；

3、儀表測量范圍：也可稱為公稱長度；

4、工作壓力：承受壓力；

5、工作溫度：測量液體的溫度；

6、材質要求：接液材質；

7、是否配套供應法蘭、螺栓、螺母、閥門、密封墊圈等配件；

8、法蘭標準：法蘭的公稱通徑，DN20、DN25、DN50、DN80、DN100等；

9、特殊要求：請?jiān)谟嗀浨霸敿?xì)注明。
