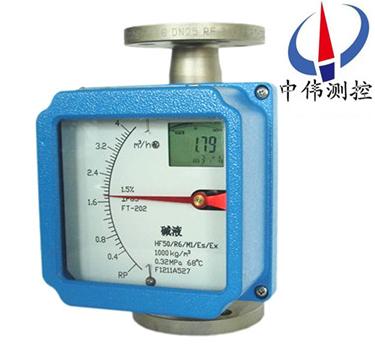

遠傳型金屬管轉子流量計

•

遠傳型金屬管轉子流量計是適用于測量液體和氣體的金屬結構浮子流量計。浮子在流體和浮力作用下向上運動，與浮子重量平衡后，通過磁耦合傳到刻度盤指示相應流量，可帶輸出4-20mA電信號。堅固結構設計的ZW-L

一、產品概述：

ZW-LZ系列遠傳型金屬管轉子流量計可用于復雜，惡劣環境及各種介質條件的流量測量與過程控制中，適用于測量液體、氣體。按指示、適用情況和信號輸出形式分類有：指針型、電遠傳型、耐腐型、高壓型、夾套型、防爆型。支持液晶顯示，現場顯示累積、瞬時流量，支持?jǐn)?shù)字通訊，現場修改測量參數，電遠傳可輸出0～10mA，4～20mA的標準模擬量信號，特別適用于小口徑和低流速介質流量測量。

二、工作原理：

ZW-LZ系列遠傳型金屬管轉子流量計是被測介質自下而上經錐形測量管時浮子的上下端產生差壓形成上升的力，當浮子所受上升力大于浸在流體中浮子重量，浮子便上升，環隙面積就隨之增大，環隙處流體流速立即下降，浮子上下端差壓降低，作用于浮子的上升力亦隨著減少，直到上升力等于浸在流體中浮子重量時，浮子便穩定在某一高度。浮子位置的高低即對應著被測介質流量的大小。浮子內置磁鋼，在浮子隨介質上下移動時，磁場隨浮子的移動而變化。

a、對于就地型，由就地指示器中的旋轉磁鋼與浮子內磁鋼耦合，而發生轉動，同時帶動指針，通過刻度盤指示出此時的流量大小。

b、對于智能型，由智能型指示器中的一個固態磁傳感器將磁場的變化轉化成電信號，經A/D變換、微處理器，D/A輸出，LCD液晶顯示，來顯示出流量的大小及累積流量。

三、應用場合：

ZW-LZ系列遠傳型金屬管轉子流量計適用于測量液體，氣體。廣泛應用于，石油、化工、發電、制藥、食品、水處理等。復雜，惡劣環境條件，及各種介質條件的流量測量過程中。

四、主要特點：

1、堅固的全金屬結構設計型浮子流量計；

2、采用獨立概念設計的測量管指示器；

3、可選擇不銹鋼、哈氏合金、鈦材、PTFE材料測量系統；

4、低壓力損失設計；

5、短行程、小型結構設計、儀表總高度250；

6、磁性耦合結構確保數據傳輸、信號更加穩定；

7、保溫或伴熱夾套；

8、垂直、水平、各種安裝方式更適合不同使用場合；

9、適用于小口徑和低流速介質流量測量；

10、工作可靠，維護量小，壽命長；

11、對于直管段要求不高；

12、較寬的流量比10：1；

13、雙行大液晶顯示，可選現場瞬時/累計流量顯示，可帶背光；

14、單軸靈敏指示；

15、非接觸磁耦合傳動；

16、全金屬結構，適于高溫、高壓和強腐蝕性介質；

17、可用于易燃、易爆危險場合；

18、選二線制、電池、交流供電方式 19、多參數標定功能；

20、帶有數據恢復，數據備份及掉電保護功能。

五、技術參數：

測量范圍：水（2.5～6000）L/h；空氣（0.07～2000）m3/h （在0.101025 MPa、20℃）。

準確度等級： 1.5、2.5級。

量程比： 10：1。

工作壓力： DN15～50，4 MPa； DN80～100，1.6MPa。

介質溫度：－80℃～200℃（內襯F46流量計0℃～85℃）。

液體介質粘度：DN15＜5mPa·s；DN25～100＜5mPa·s。

連接方式：法蘭連接、螺紋連接等；法蘭采用GB/T9119.8～10標準。

總長度： DN15～100 250mm。

測量管材質：普通型1Cr18Ni9Ti，耐腐型Cr18Ni12Mo2Ti，316L、316襯F46等。如用戶有特殊要求可特殊訂貨。

輸出信號：二線制（4～20）mA、三線制（0～10）mA。

線性度：1%；

電源：DC 24（1± ）V。

功率消耗：25 mW。

環境溫度：－25 ℃～55 ℃。

溫度影響：0.5%/10 ℃。

負載電阻：DC （0～10）mA （0～1）kΩ；（4～20）mA （0～600）Ω。

接線電纜：RVVP 3×28/0.15。

防爆等級：ExibⅡ2CT5 （證號GYB03582U）。

配安全柵型號：LB906型。

電遠傳變送器：K5WI-I型或ESK-I（二線制）。

六、轉換指示器：

轉換器實際上是將錐管內浮子的高度轉換成所對應的體積流量的刻度。從輸出信號來分：有就地顯示型和遠傳信號輸出型：

1、就地顯示型：由就地指示器中的隨動磁鋼與浮子內磁鋼耦合，而發生轉動，同時電動指針通過刻度盤指示出此時流量

2、智能遠傳型，由智能型指示器中的隨動磁鋼與浮子內磁鋼耦合，而發生轉動，同時帶動傳感磁鋼及指針，通過一個磁傳感器將磁場變化轉化成電信號，經A/D轉換，數字濾波，微處理器處理，D/A輸出，LCD液晶顯示，來顯示出瞬時流量及累積流量大小。

七、故障排除方法：

1、檢查SU中報警值設定大小。

2、檢查偏差設定d值不能太大。

3、FUN功能中，邏輯功能是否正確。HA-A表示上限正邏輯。LA-A表示下限正邏

4、線路板故障，更換線路板。

5、若液晶條碼指示正確，輸出無動作，可檢查外部電源及外部電源的負極是否與儀表供電的負極相連。

如果金屬管浮子流量計在使用中出現抖動，可以根據抖動的幅度來判定是哪種幅度的抖動。抖動分為輕微抖動、中度抖動和劇烈抖動。

1、輕微抖動：一般由于介質波動引起?？刹捎迷黾幼枘岬姆绞絹砜朔?。

2、中度抖動：一般由于介質流動狀態造成。對于氣體一般由于介質操作壓力不穩造成?？刹捎梅€(wěn)壓或穩流裝置來克服或加大儀表氣阻尼。

3、劇烈抖動：主要由于介質脈動，氣壓不穩或用戶給出的氣體操作狀態的壓力、溫度、流量與儀表實際的狀態不符，有較大差異造成儀表過量程。

八、安裝時的注意事項：

1、在安裝流量計之前,先將管道內的贓物，焊按雜質等噴吹干凈，如果液體中含有固體雜質，應在閥門與直管段之間安裝相應的過濾器。

2、屏蔽和接地:為了保證系統的理想電磁兼容性能，屏蔽和接地是非常重要,尤其是總線電纜，要使電纜盡可能連續地屏蔽。

3、對于安全區，電纜要按照常規要求盡可能接地。

4、在危險場所，要確保在整個總線范圍內安全場所與危險所有足夠的等電位匹配,這種情況下，多重接地是很******的。

九、測量范圍和壓力損失：

十、選型編碼：

十一、設計選用及訂貨須知：

1、請?zhí)峁┕艿莱叽?、壁厚、材質要求、精度要求；

2、請?zhí)峁┮后w或氣體狀況，如名稱，常用溫度，常用工作壓力，常用流量，密度，粘度等；

3、選擇防腐型時，應注明被測腐蝕性介質和濃度百分比等；

4、如有特殊要示，請與我公司銷售部聯系。

售后服務承諾：

1、我公司所售系列金屬管流量計系列產品在十二個月以內出現質量問題的，負責免費維修。

2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。

5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
