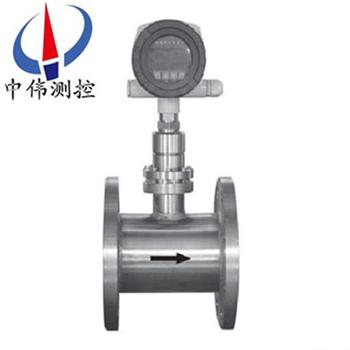

管道法蘭式靶式流量計

•

管道法蘭式靶式流量計于六十年代開始應用于工業流量測量，主要用于解決高粘度、低雷諾數流體的流量測量，先后經歷了氣動表和電動表兩大發展階段。ZW-BSL系列是在原有應變片式靶式流量計測量原理的基礎上,采用

一、儀表概述：
ZW-BSL系列管道法蘭式靶式流量計采用電容式力傳感器的是該新型產品真正實現高精度、高穩定性的關鍵核心，******改變了有應變片式靶式流量計溫漂大,抗過載（沖擊）能力差,存在靜態密封點等種種缺陷,不但發揮了靶式流量計原有的技術優勢，同時又具有與容積式流量計相媲美的測量準確度，加之其特有的抗干擾、抗雜質性能，除能替代常規流量所能測量的流量計量問題，尤其在小流量、高粘度、易凝易堵、高溫、低溫、強腐蝕、強震動等流量計量。

二、結構與測量原理：
1、結構：
ZW-BSL系列管道法蘭式靶式流量計由1、變送器表頭 2、彈力管傳感器 3、靶桿 4、靶板 5、測量管組成。根據不同介質工況條件，須***選用不同的彈力管傳感器、靶桿、靶板、測量管結構形式，因此，用戶需提供準確完整的工藝參數，這對使用好儀表至關重要。
2、測量原理：
是當介質在測量管流動時，流動介質沖擊在靶板上，使靶板受到一個沖擊力F,靶的受力經靶桿傳遞給彈力管傳感器，F(xiàn)的大小與流速V,介質密度ρ和靶板受力面積A之間有如下關系:靶式流量計
式中：F：靶板上受的力   C：阻力系數   A：靶板受力面積   ρ：介質密度   V2/2g：特征流速  其中V：介質流速可見，在靶板一定的情況下，對于特定的介質流速與靶板所受到的力的平方根成正比。V∝ F。因此在測量管一定的情況下：介質流量Q∝ F，另外彈力管傳感器所受到的靶力又正比于其電信號輸出，再通過前置放大器將信號放大，經過A/D轉換器、微處理器，D/A轉換器，zui終將靶力F轉換成與介質流量成正比的4-20mA信號輸出。
三、適用場合：
ZW-BSL系列管道法蘭式靶式流量計除能替代常規流量所能測量的流量計量問題，尤其在高粘度、臟污介質、易凝易堵、高溫、低溫、強腐蝕等流量計量困難的工況中具有很好的適應性。廣泛使用于石油、化工、能源、食品、環保、水利等各個領域。從其使用后的效果上看，具有極為廣闊的適用性，即：
1、適用于各種管徑：從Φ15～Φ2000mm至更大。
2、適用于高低溫介質：從-196℃～+450℃。
3、適用于高壓力工況：從0～42Mpa（表壓）。
四、主要特點：
1、感測件為無可動部件，結構簡單牢固；
2、應用范圍和適應性很廣泛，一般工業過程中的流體介質，包括液、氣和蒸汽，口徑范圍（DN15以上），各種工作狀態（高、低溫，常壓、高壓）皆可應用，可以說其應用范圍可與孔板流量計相比美。
3、準確度高，總量測量可達0.2%R；
4、范圍度寬，4：1～15：1至30：1；
5、可解決困難的流量測量問題，如測量含有雜質（微粒）之類的臟污流體；原油、污水、高溫渣油、漿液、燒堿液，瀝青等；
6、靈敏度高，能測量微小流量，流速可低至0.08m/s；
7、用于小口徑(DN15～DN50)，低雷諾數(Red=103～5×103)的流體，它可以彌補標準節流裝置難以應用的場合，如小口徑蒸汽流量測量等；
8、可適應高參數流體的測量，壓力高達數十MPa，溫度達450℃；
9、可用于雙向流動流體的測量；
10、壓力損失較低，約為標準孔板的一半；
11、抗上游阻流件干擾能力強，上游側直管段長度一般5～10D即可；
12、可采取干式（掛重法）校驗，給用戶周期校驗帶來方便；
13、直讀式儀表無需外能源，清晰明了，操作簡便，亦可輸出標準信號（脈沖頻率或電流信號）；
14、儀表性能價格比高，為經濟實惠的流量計；
15、安裝簡單方便，易維護。
五、技術參數：
1、測量范圍0-400t／h；
2、精度等級：0.5％FS 1.0％FS 2.0％FS；
3、輸出信號：4～20mA 二線制輸出與流量成線性關系；
4、供電電壓：12～36VDC；
5、公稱壓力：1.6 2.5 4.0 6.4MPa；
6、環境溫度：－30℃～60℃（特殊：-40℃～80℃）；
7、介質溫度：普通型≤100℃（無散熱片）；
高溫型≤400℃（帶散熱片）；
8、接液材質：測量室為碳鋼或1Cr18i9Ti；其余為1Cr18Ni9Ti；
9、外殼材質：鑄鋁；
10、法蘭標準：DIN2501 特殊型由用戶選擇；
11、電纜接口：M20*1.5（內螺紋）；
12、防護等級：IP65；
13、負載特性：zui大負載電阻＝50*（電源電壓－12）=600Ω@24V；
14、報警輸出：集電極開路形式，zui大輸入電流100mA，zui大開關電壓30VDC，帶有偏差帶控制；
15、 脈沖輸出：zui小脈寬50ms，可雙路輸出；
16、 zui大累積流量顯示值50000單位，自動復位；
17、阻尼時間：1～100秒任意可調；
18、 防爆形式、防爆標志、防爆合格證編號。
六、安裝使用注意事項：
(1)安裝注意事項
1、測量管前后應有直管段，直管段的管徑應與流量計測量管管徑相等，如管徑不同要用異徑管連接使入口處管徑相同。流量計上游側直管段長度一般不小于6~20D之間，按不同上游阻流件類型確定，下游直管段不小于3—4D。 流量計通常是按水平位置校驗的，一般安裝于水平管道使用，當須***安裝于垂直管道時，須用掛重法對流量計進行垂直安裝狀態校驗，流體方向應自下向上。
2、為便于維修使用及防止流量計啟用時單向受力，并聯安裝旁路管道流量計下游安裝排泄管，便于對儀表清洗和吹掃，對于測量臟污流體或易凝固及結晶的介質更有必要。靶板與測量管（表體）應同軸安裝，據曾對某口徑的試驗證明，靶板中心與管道中心若上下偏離1mm，可能引起流量系數1%一2%的偏離，但左右偏離1mm，則影響不大明顯；
3、安裝防爆型靶式流量計時，應注意檢查是否有防爆標記以及防爆合格證，防爆設備是否完好。
4、對于小口徑流量計，由于管徑小而流量計相對較重，為防止管道變形或工作時產生振動，應另設支架支撐流量計。對于大口徑流量計可不必另設支架。
(2)使用注意事項
1、流體流動前，應先關閉流量計下游閥門，打開上游閥門，讓流體進入流量計管段。然后緩慢打開流量計下游閥門，同時關閉旁路閥門，使流體緩慢增加，切忌突然打開閥門沖擊靶板損壞儀表。
2、流量計長期運行后，除清洗靶板、測量管的積垢外，應采用掛重法檢查力轉換器的特性是否有變化。掛重法是在靶板中心施加與流動相同方向的砝碼重力，調整儀表，對應于流量計流量上限的力，即按式(16.6)計算的F一，其他流量點則加相關的砝碼，讀取儀表的輸出信號，檢查各點的基本誤差和線性度?！皰熘胤ā痹谥圃鞆S的產品使用說明書或其他資料    ‘上皆有敘述，亦可參閱。
3、流體作用于靶板的力與掛重作用的力還是有區別的，因此掛重法并不能******代替實流校準。要獲得高準確度，必要的實流校準還是需要的。
4、在復制或改制靶板時，要注意靶板的加工精度，否則將影響流量系數。試驗數據證明，對于口=0.8的靶式流量計，管徑DN=25mm時，若靶徑偏差0,03mm，流量系數偏差1%。靶板的加工精度和表面粗糙度對流量系數亦有影響。
5、流量計運行時，若發現輸出值晃動，檢查力轉換系統是正常的，則可能是由于流體流經靶板在其下游產生渦街，使靶受力發生顫動所致，它與流速大小，介質的物性參數（密度，粘度）等有關，可在力轉換及電信號系統中采取阻尼措施改善之。
七、故障處理：
靶式流量計帶故障自檢程序，用戶通過顯示屏可查知部分原因：
1、當管道內被測介質流速為零時，流量計示值瞬時流量值不為零，造成該現象的主要原因有：
a、安裝前后流量計水平度不一致，以至靶片和靶桿因傾斜而產生軸向水平分力導致瞬時流量存在；
b、流量計長期運行，其傳感器內部應力釋放產生微變；
c、安裝或運行過程中，嚴重過載造成零點飄移；
以上三種方式均可參照有關流量計清零的步驟和方法處理。
d、流量計殼體接地不良；
處理方法：用戶重新接地。
e、靶片、靶桿與測具之間被雜物卡??；
處理方法：關閉流量計前后閥門，用工具松開流量計過度部件與測量管之間的連接螺栓，并輕輕的晃動過渡部件或取出，清理雜物后照原樣復位即可。
2、流量計工作過程中示值出現非正常增大，造成該現象的主要原因有：
a、靶片以及靶桿上掛有絲狀及帶狀雜物；
處理方法：參照處理雜物方法。
b、高結圬條件下，靶片和靶桿產生嚴重結圬，使受力元件靶板沿測量管軸線上投影面積增加，即靶片與測量管之間環形過流面積減少，進而在相同流量下，傳感器受力增大，zui終導致流量示值非正常增加；
處理方法：取下過渡部件，用工具將靶片和靶桿以及測量管內壁上的圬物清除即可。
3、計量誤差大，造成該現象的原因很多，其zui主要的原因?yàn)橐韵聨追N：
a、安裝時流量計與連接管道相對同心度出現較大錯位，密封墊片未同心，從而形成節流阻件，極大影響被測介質流態；
處理方法：調整安裝狀態。
b、流量計前后直管段太短，并于流量計前直接安裝了彎頭，閥門等極大干擾被測介質流態部件；
處理方法：按照說明書要求進行安裝或?qū)α髁坑?jì)進行實地實流標定。
c、旁通管道泄漏 ；
處理方法：檢查及更換旁通管路。
d、靶片上繞纏有帶狀雜物，增大了靶片受力；
處理方法：參照前面處理雜物方法。
4、流量計無示值或無發信號，其原因主要有以下四種：
a、電源接觸不良或脫落 ；
處理方法：對于自帶電池的流量計，檢查電池是否裝穩，觸點是否良好，以及電池是否有電。對于外接電源，
應檢查連接導線之間連接是否完好，導線是否導通，外供電源是否正常。
b、流量計電路損壞；
處理方法：返廠修理。
c、顯示屏損壞 ；
處理方法：返廠更換。
d、用戶信號接收系統故障；
處理方法：檢查、排除故障。
5、流量計運行過程中示值一直為零，此種現象主要原因有：
a、受力元件(靶片)脫落，導致傳感器無力感應；
處理方法：裝配相同規格的靶片。
b、流量計傳感器無電壓輸出信號 ；
處理方法：首先判斷傳感器是否損壞，具體的方法是看傳感器數據有無變化。
c、被測介質流量太小，低于流量計的zui小刻度流量；
處理方法：返廠重新更換受力元件。
八、選型注意事項：
靶式流量計適合多種場合，多種介質的測理，為保證得到滿意的使用效果，建議在選型時，注意以下事項：
1、確定所需的常用流量，并按常用流量的1.5-2.5倍確定zui大流量。
2、指明安裝法蘭的標準，密封形式，尤其對特殊安裝要求，應明確告之。
3、用戶訂貨時，應說明被測流體的介質，并給出介質密度。
4、如需測量特殊介質，除選用公司提供的測量管材料外，可直接推薦所需的測量管材料。

九、參數對照表：

十、選型編碼：

選型示例：

ZW-BSL-50AQCDPIXN含意為：靶式流量計為管道法蘭式，測量介質是氣體，公稱口徑50mm，介質溫度為常溫，公稱壓力為2.5MPa（法蘭規格）帶壓力補償，4～20mA電流輸出，防爆標志為本安型,測量管材料是不銹鋼。

選型說明：

a、流量計法蘭規格執行GB/T系列標準中規定的相關技術參數，技術條件和類型。亦可按照客戶要求加工；

b、在流量計選型中，用戶應按照型號說明的格式，寫明所需流量計的各項要求；

c、用戶如需采用本型號說明以外的口徑、公稱壓力及輸出形式請加以說明；

d、在選擇高溫型流量計時，除按照型號說明格式填寫外，應特別注明被測介質的***高工況溫度；

e、對帶溫壓補償?shù)牧髁坑?jì)，除按照型號說明格式填寫外，應特別說明需補償?shù)墓r溫度及工況壓力范圍；

f、用戶需要特殊測量管材質，應加以說明。
