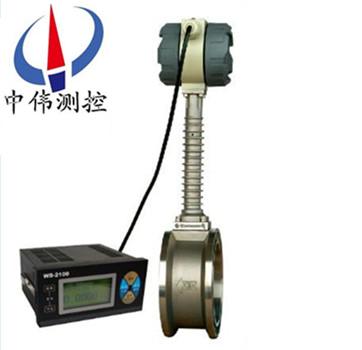

分體式渦街流量計

•

分體式渦街流量計主要用于工業管道介質流體的流量測量，如氣體、液體、蒸氣等多種介質。其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械

一、產品概述：
ZW-LUGB系列分體式渦街流量計采用壓電應力式傳感器,可靠性高，可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較xj****、理想的測量儀器。在高溫介質，尤其蒸汽測量中能夠保證儀表電路部分正常工作。避免了因傳感器信號線在支撐部件內加長產生的各種雜擾信號對儀表計量的影響。
二、工作原理：
ZW-LUGB系列分體式渦街流量計的原理是由設計在流場中的旋渦發生體、檢測探頭及相應的電子線路等組成。當流體流經旋渦發生體時，它的兩側就形成了交替變化的兩排旋渦，這種旋渦被稱為卡門渦街。在卡門渦街理論的基礎上又提出了卡門渦街的頻率與流體的流速成正比，并給出了頻率與流速的關系式：
f = St × V/d 式中:
f 渦街發生頻率 （Hz）
V 旋渦發生體兩側的平均流速（m/s ）
St 斯特羅哈爾系數（常數）
這些交替變化的旋渦就形成了一系列交替變化的負壓力，該壓力作用在檢測探頭上，便產生一系列交變電信號，經過前置放大器轉換、整形、放大處理后，輸出與旋渦同步成正比的脈沖頻率信號（或標準信號）。
三、應用場合：
ZW-LUGB系列分體式渦街流量計可廣泛應用于石油、化工、冶金、機械、造紙，以及城市管道供熱、供水、煤氣等行業的各種低黏度液體、氣體、蒸汽等單相流體的工藝計量和節能管理。也可測量含有微小顆粒、雜質的混濁液體，并可作為流量變送器用于自動控制系統中。
四、主要特點：
1、可在很寬的流量范圍內準確測量氣體、液體和蒸汽的流量而不受流體物理性質的影響；
2、不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫，高壓；
3、安全防爆，適用于惡劣環境；
4、無可動部件、無孔洞縫隙設計，產品無磨損、耐臟污，無須機械維修，使用壽命長；
5、采用微功耗高新技術,電池供電的現場顯示型流量計,可不斷電運行兩年以上；
6、溫壓補償一體化設計；
7、電流輸出均為電隔離型,具有良好的共模干擾抑制能力；
8、同時顯示流量值與累計流量值,不必輪流切換；
9、采用抗振動探頭，有效消除外界振動影響；
10、采用分體式信號轉換器，電纜zui長100米；
11、量程比寬達20：1；
12、儀表整體結構設計合理，動態測量范圍寬，壓力損失小；
13、表體采用不銹鋼材質，可適用于腐蝕性介質的測量；
14、現場液晶顯示，脈沖、4～20mA輸出或485通迅，可與工業自動化系統連接。
五、技術參數：
1、測量介質：液體、氣體、蒸汽；
2、測量范圍：（見下表）；
3、公稱通徑：（見下表）非標產品可根據用戶要求特殊定做；
4、溫度范圍：壓電式   -40℃ ~ 350℃      電容式   -60℃ ~ 450℃；
5、壓力規格：PN1.6Mpa; PN2.5Mpa; PN4.0Mpa ,更高壓力規格可特殊定做；
6、范 圍 度：正常范圍1：10   擴展后范圍1：15；
7、壓力損失系數：Cd≤2.6；
8、系統測量精度：液體、氣體  示值的±1%；
       蒸 汽   示值的±1.5%；
       插入式    示值的±2.5%；
9、供電電壓：傳感器 +12VDC 、+24VDC（可選） 變送器 +24VDC；
   現場顯示型 儀表自帶3.6V鋰電池；
10、輸出信號：傳感器 脈沖頻率信號0.1 ~ 3000Hz 低電平≤1V 高電平≥6V；
變送器 兩線制4 ~ 20mA.DC電流信號；
11、允許振動加速度：壓電式 ≤0.2g    電容式 ≤1.0g；
12、環境溫度：傳感器：-30℃ ~ 65℃   變送器、現場顯示：-10℃ ~ 50℃；
13、環境濕度：相對濕度5 ~ 85%；
14、大氣壓力：86 ~ 106Kpa；
15、信號遠傳距離：≤500m；
16、信號線接口：內螺紋M20×1.5；
17、防爆等級：( ia )ⅡCT2 — T5；
18、 防護等級：普通型 IP65  潛水型IP68；
19、儀表材質：儀表外殼采用鋁合金，表體部分采用不銹鋼304材質,也可根據用戶要求采用特殊材質。

六、選型要點：
1、流量計的選型盡可能不要使用流量工作在下限極限值，故流量計的口徑應盡可能小，以獲得更大的流速和流量范圍。
2、流量計應使用在介質工作壓力和溫度范圍的技術參數內。不要刻意選用高壓力等級和超高溫度的儀表，應根據實際工作壓力和溫度選用儀表，后者價格要高些。
3、在爆炸危險場所，應選用防爆型流量計。
4、下限流量取決于介質的工況密度和運動粘度，其上限流量一般不受介質壓力和溫度的影響，因此確定流量范圍只要確定實際可用的下限流量即可。計算出下限流量后，查流量范圍表即可確定相應口徑。
七、安裝條件：
1、傳感器可安裝在室內，也可安裝在室外。環境條件要符合要求。
2、傳感器應安裝在水平、垂直或傾斜（流體的流向自下而上）的與其公稱通徑相應的管道上。
3、傳感器應避免安裝在有機械振動的管道上。當振動不可避免時，應考慮在距傳感器前后約2DN處的直管段上加固定支撐架。
4、傳感器感應避免安裝在有較強電磁場干擾、有熱輻射、有腐蝕性氣體、空間小和維修不方便的場所。
5、被測介質含有較多雜質時，應在傳感器上游直管段要求的長度以外加裝過濾器。
6、傳感器的上、下游應配置一定長度的直管段，直管段的內壁應清潔、光滑，無明顯凸凹、積垢和起皮等現象。其長度應符合圖二的要求。安裝液體傳感器的附近管道內，應充滿被測液體。
7、直管段內徑盡可能與傳感器通徑一致，若不能一致，應采用比傳感器通徑略大的管徑，誤差要≤3%并不超過5mm。
八、調試使用期間需要注意的問題：
1、流量計現場安裝、維護須***遵守“有防爆性氣體時勿開蓋"的警告語，并在開蓋前關掉外電源。
2、渦街流量計在室外使用時，建議加配防護罩。
3、不得隨意松開流量計固定部分。壓力傳感器的保護。用戶在使用流量計時，應注意流量計的壓力過載值為壓力傳感器額定工作壓力的1.5倍（即介質zui高壓力的1.5倍）。選型應在規定的流量范圍內，防止超速運行，以獲得理想的準確度和保證正常使用壽命。（由于試壓、吹掃管道或排氣造成超速運轉，以及渦輪在反向流中運轉都可能導致流量計損壞）
4、渦街流量計投入運行時應緩慢開啟閥門，防止瞬間氣流沖擊而損壞渦輪。加潤滑油應按告示牌操作，加油的次數依氣質潔凈程度而定，通常每年2~3次。
5、渦街流量計運行時不允許打開后蓋或更動內部有關參數，否則將影響流量計的正常運行。
九、安裝使用中應注意的事項：
無機械可動部件，體積小，耐腐蝕，性能穩定，可直接顯示介質的工作壓力、溫度、流量以及標準狀態下的氣量，量程范圍寬，計量誤差小等優點，現已廣泛用于油氣井的生產計量和天然氣的銷售計量中。在多年來的現場應用中，我們認為該流量計適合于較為干凈的干氣計量，漸成為中小用氣體計量儀表。要保證流量計計量準確，減少計量誤差，請注意：
1、選型合理
勿使實際zui小流量QVmin低于所選通徑流量計流量范圍下限。
2、安裝正確
渦街流量計上游的應有至少10D長度的計量直管段。直管段內壁應光滑、更不能有臺階，磨平連接法蘭的焊縫，法蘭墊片不能突入管道內。更不能把流量計的安裝方向裝反了。試驗證明：一切不合理的安裝，都將導致流量計計量值偏低。
3、遠離震蕩源，或在流量計上、下游安裝支墩，以避免管線震動的影響。避免強磁場對流量計芯片的干擾。
4、氣質相對干凈
尤其不能出現液氣兩相流，氣質較臟時，應即時清洗流量計。
5、減少氣流脈動的影響
可在流量計前安裝緩沖罐，或者加長流量計上游的計量直管段長度。
6、及時對流量計進行計量檢定，確保量值準確可靠。

十、安裝的規范管理：

渦街流量計規范安裝，給使用部門在后續管理提供有力的技術保障，對施工單位提出以下幾點具體要求，通過多年的驗證效果很好。

1、帶4～20mA輸出，脈沖輸出。

2、GPRS遠傳設備需帶脈沖輸入，4～20mA輸入。

3、具有電源防雷和信號防雷（4～20mA）。

4、儀表柜要求為：柜內帶UPS電源、配空開及插座、將GPRS通訊裝置、智能渦街流量計轉換器等集中安裝并帶鎖。

5、儀表柜的平穩需水泥墩底座、儀表柜防護等級適用戶外、柜頂具有隔熱層防止陽光直射、柜具有防潑水功能。

6、表井內需有一側留有足夠的直管段，便于智能渦街流量計檢測、比對和后續管理。

7、設計渦街流量計時前端須留有至少10倍公稱通經（10DN）的直管段，后端須留有大于5DN的直管段，確保計量準確。

8、應嚴格按說明書安裝，安裝完畢后需測量接地，接地電阻值應在10Ω以下。等電位連接線使用多股銅束導線，線纜需大于等于16mm2；儀表接地線使用多股銅束導線，線纜要求大于等于6mm2。接地標準詳見GB50343-2009《建筑物電子信息系統防雷技術規范》。

十一、標況流量范圍簡表：單位（m3/h）

十二、選型編碼：

十三、訂貨選用選型須知：

1、①名稱與型號、②口徑、流量范圍、③是否帶附件以便我們的為您正確選型、④使用壓力、⑤使用介質的溫度。

2、若已經由設計單位選定中偉公司的渦街流量計型號，請按渦街流量計型號直接向我司銷售部訂購。

3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的中偉zj****為您審核把關。

售后服務承諾：

1、從合同簽訂之日起，我中偉公司對所提供的產品提供免費保養及維護服務,承諾終生維修服務；

2、江蘇中偉測控儀表有限公司的銷售經理將定期與客戶聯系，了解產品的使用情況，并解決客戶使用過程中產生的問題，無償提供技術支持；

3、保修期內出現人為的損壞，我公司負責進行維修，并收取由此產生的維修費用；

4、產品出現質量問題或?qū)Ξa(chǎn)品不滿意，用戶可以無條件的選擇退換貨，中偉測控不收取任何的手續費，出現質量問題，承擔來回的運費。
