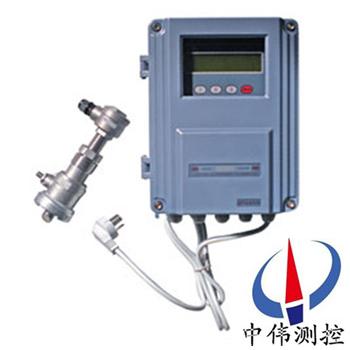

插入式超聲波流量計

•

插入式超聲波流量計采用了xj****的數字處理技術和聲波時差探測法，具有******的性能和廣泛的適用性，該儀表主要針對干凈液體設計的，由于采用時差式技術使其對高含量固體或氣泡的液體仍具有可測性。非插入式卡夾傳感器可

一、產品概述：
 ZWS-100F系列插入式超聲波流量計引是以“ 時差法”為原理，測量圓管內液體流量的儀表。它采用了xj****的多脈沖技術、信號數字化處理技術及糾錯技術，使流量?jī)x表更能適應工業現場的環境，計量更方便、經濟、準確。靈活多變的中文顯示主機(壁掛F1標準型、 壁掛F2防爆型、盤裝S型、壁掛FN網絡型)滿足各種不同的工業現場簡單方便的傳感器易于現場人員安裝維護。

二、工作原理：
ZWS-100F系列插入式超聲波流量計利用了低電壓、多脈沖時差原理，采用高精度和超穩定的雙平衡信號差分發射、差分接收數字檢測技術來測量順流和逆流方向的聲波傳輸時間，根據時差計算出流速。當超聲波波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速，零流量時，兩個傳感器發射和接受聲波所需的時間******相同（*可實際測量零流量的技術）；介質流動時，逆流方向的聲波傳輸時間大于水流方向的聲波傳輸時間。

三、應用場合：

ZWS-100F系列插入式超聲波流量計可以測量流體是水、海水、或油、漿液之類的均勻液體，導電或非導電，有腐蝕性或無腐蝕性液體均可測量。ZWS-100F系列廣泛應用于工業現場中各 種液體的在線流量計量。

四、主要特點：
1、高精度測量
線性度優于0.5%，重復性精度優于0.2%，測量精度優于±1%；
2、強大的記憶功能
自動記憶前512日、前128月、前10年的累計流量，自動記憶前64次來電和斷電時間和流量，自動記憶前32日流量計的工作狀態是否正常；
3、測量范圍大
選用不同型號的傳感器,可實現口徑DN15～DN6000mm管道流量的測量；
4、可靠性高
采用低電壓、多脈沖發射電路，測量精度、使用壽命及可靠性大幅提高；
5、支持中英文菜單
不同版本的流量計，可支持中文或英文菜單，方便快捷；
6、抗干擾能力強
采用雙平衡信號差分發射、接收電路，有效抵御變頻器，電視塔、高壓線等強干擾源。
五、技術參數：
1、測量精度：優于1％，重復性：優于0.2%；
2、測量周期：500ms （每秒2次，每個周期采集128組數據）；
3、工作電源：85~264VAC/隔離24VDC（F4型8~36VDC）；
4、流 速：64m/s（流速分辨率0.001m/s）；
5、顯 示：2×10漢字背光液晶可顯示瞬時流量及正、負、凈累積流量、流速等；
6、操 作：4×4輕觸鍵盤 （F4主機磁性4按鍵） 操作；
7、信號輸入：
3路4-20mA模擬輸入,精度0.1%,可輸入壓力、液位、溫度等信號；
2路三線制PT100鉑電阻；
8、信號輸出：
1路隔離RS485輸出；
1路4-20mA或0-20mA輸出；
1路隔離OCT （脈沖寬度6~1000ms之間可編程，默認200ms）；
1路繼電器輸出 （脈沖寬度200ms ）；
9、通訊協議：◇MODBUS協議，M-BUS協議，索尼卡FUJI擴展協議，并兼容國內其它廠家******產品的通訊協議；
10、其它功能：◇自動記憶前512天、前128個月、前10年正/負/凈累積流量；
自動記憶前30次上、斷電時間和流量并可實現流量的自動或手動補加，可通過MODBUS協議讀出；
可編程批量（定量）控制器，故障自診斷功能；
可通過傳送來的代碼文件實現軟件升級；
11、防護等級：傳感器IP68，主機IP65，防爆主機IP68；
12、防爆等級：EXdⅡBT4。
六、測量介質：
1、種類：自來水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體；
2、溫度：0℃~160℃；
3、濁度：≤10000ppm，且氣泡含量小；
4、流速：0~±30m/s；
5、流向：正、反向雙向計量，并可計量?jī)袅髁浚?nbsp;
七、工作環境：
1、主機溫度：-30℃~80℃；
2、流量傳感器溫度：-40℃~160℃；
3、溫度傳感器溫度：根據用戶需要選定；
4、主機濕度：85%RH；
5、流量傳感器濕度：可浸水工作，水深≤3m；
6、超聲波流量電源：AC220V或DC8~36V或AC7~30V。
八、信號強度：
信號強度是指接收到的經過放大的超聲波信號的幅度，用3位數表示：[000] 是指未檢測到任何的信號；[999] 是指接收到的信號zui大。
盡管信號在500-999之間流量計都能工作，但是較強的信號強度就能得到好的測量結果，所以使用者應當將傳感器接收到的信號調整到zui大。
建議按下列方式操作來得到較大的信號強度：
1、如果測得流量數值不穩定、信號強度低于700時，重新選擇較好的測量位置。
2、仔細地打磨管道的外表面，稍微多加一些耦合劑。
3、輕微調整傳感器的相對位置同時觀察流量計的接收信號強度，停在信號zui大的位置，同時也要檢查傳感器之間的距離是否滿足M25窗口的顯示要求。
信號質量（信號良度）：
流量計的信號質量是用Q值來表示的。Q值大意味著較高的信噪比（縮寫SNR），當然測量的數據也比較準確，Q值應該在600-900范圍之間，越高越好。

九、傳感器的安裝步驟：
1、選擇有足夠直管段長度位置，須***是新管道、無銹蝕、易于操作的地方。
2、清除管道上的雜物和銹蝕，使用角磨砂輪機打掉銹蝕。
3、在傳感器的發射面上涂上足夠多的耦合劑（如：黃油、凡士林等），涂耦4、合劑的目的是排除傳感器發射面與管道外表面之間的空氣。
5、特別提醒：應避免沙粒和雜物進入這中間。
6、水平方向的管道內壁上部有可能殘存著一些氣泡，在這樣的管道上安裝時應選擇在與管道的側面垂直相切的面上。

十、含氣量對測量準確度的影響：

含氣量對測量數據也有很大影響。不溶氣體具有非常低的聲阻抗，可能造成聲束分散。含氣量大時，將減小聲波信號的強度。Vaer是該流量計表征含氣量的參數，通常狀態下Vaer<50，我廠用于測量化纖循環水的兩臺流量計的換能器安裝位置不好，一臺泵前有一個大晾水池，泵距換能器間直管段小于10D，測量數據不穩定；另一臺泵距換能器間直管段距滿足了10D的要求，測量數據比較穩定。由于工藝操作的需要，每半個月循環水中要加入一次剝離劑，管道中含氣量大量增加。泵至換能器前直管段太短，氣泡嚴重影響測量，流量計停止工作，其間大概持續兩天時間。工況恢復正常時，流量計自動恢復工作(為了證實這一狀況，同一時間，我們?cè)枚嗥绽帐匠暡髁坑?jì)測量，可以正常工作，而且指示含量大)。

因此，要消除含氣量，須***保證換能器前后直管段的長度。

九、耦合劑對測量準確度的影響：

為了保證換能器和管道充分接觸，安裝換能器時需要往管道表面均勻地涂一層耦合劑，一般厚度為(2～3)mm。應將耦合劑內的氣泡和顆粒擠出去，換能器的發射面應緊密的貼在管壁上。測量循環水的流量計大多安裝在水井中，安裝環境潮濕，有時會被水淹，如果選用一般的耦合劑，在很短時間內便會失效，影響測量準確度。因此，須***選用特制的防水耦合劑。

耦合劑有使用有效期，據生產商介紹，一般耦合劑可以使用18個月，因此，為了保證測量準確度，每18個月應該重新安裝換能器，更換耦合劑。

十一、可選配插入傳感器：

插入式傳感器是指在被測管道上利用專用開孔工具在不停產的情況下在線打孔，使傳感器和被測介質直接接觸從而實現流量測量的一種安裝方式，該款傳感器解決了外縛式傳感器在測量結垢較厚的管道時不易接收到信號及長時間測量信號衰減的問題，具有不停產安裝、免維護、與管徑無關、無壓力損失等特點。
管道材質為碳鋼或不銹鋼時可直接焊接安裝，對于不可直接焊接的管道，如鑄鐵、玻璃鋼、PVC、水泥管等需配備廠家制作的專用管箍方可安裝，為防止漏水，用戶訂貨時請?zhí)峁┍粶y(cè)管道的準確外徑或周長。

十二、選型編碼：

舉例：，ZWS-100F1-200-M1-0-1-A-L5；
解釋：管徑為DN200mm,標配標準M1傳感器，無輸入，4-20mA輸出，220VAC供電，信號電纜5米×2。

十三、設計選用及訂貨須知：

1、產品：如有指定型號標準，請直播中偉銷售熱線咨詢價格，了解詳情！

2、技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送至本公司。

3、產品訂貨如需參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（法蘭、對夾等）。

4、報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。

5、質量要求、質量標準、供方對質量負責的條件:按******有關質量標準。

售后服務承諾：

1、從合同簽訂之日起，我中偉公司對所提供的產品提供免費保養及維護服務,承諾終生維修服務；

2、江蘇中偉測控儀表有限公司的銷售經理將定期與客戶聯系，了解產品的使用情況，并解決客戶使用過程中產生的問題，無償提供技術支持；

3、保修期內出現人為的損壞，我公司負責進行維修，并收取由此產生的維修費用；

4、產品出現質量問題或?qū)Ξa(chǎn)品不滿意，用戶可以無條件的選擇退換貨，中偉測控不收取任何的手續費，出現質量問題，承擔來回的運費。
